新聞用輪転機

卓越した印刷精度と高速印刷、さらに高速化を追究したタワー型輪転機「カラートップ」は、多彩なラインアップを取り揃え、皆さまの様々なご要望にお応えします。

多大な経済性と省エネ効果を追求した、省力化マシン。

4×1型タワー型
シャフトレスオフセット輪転機

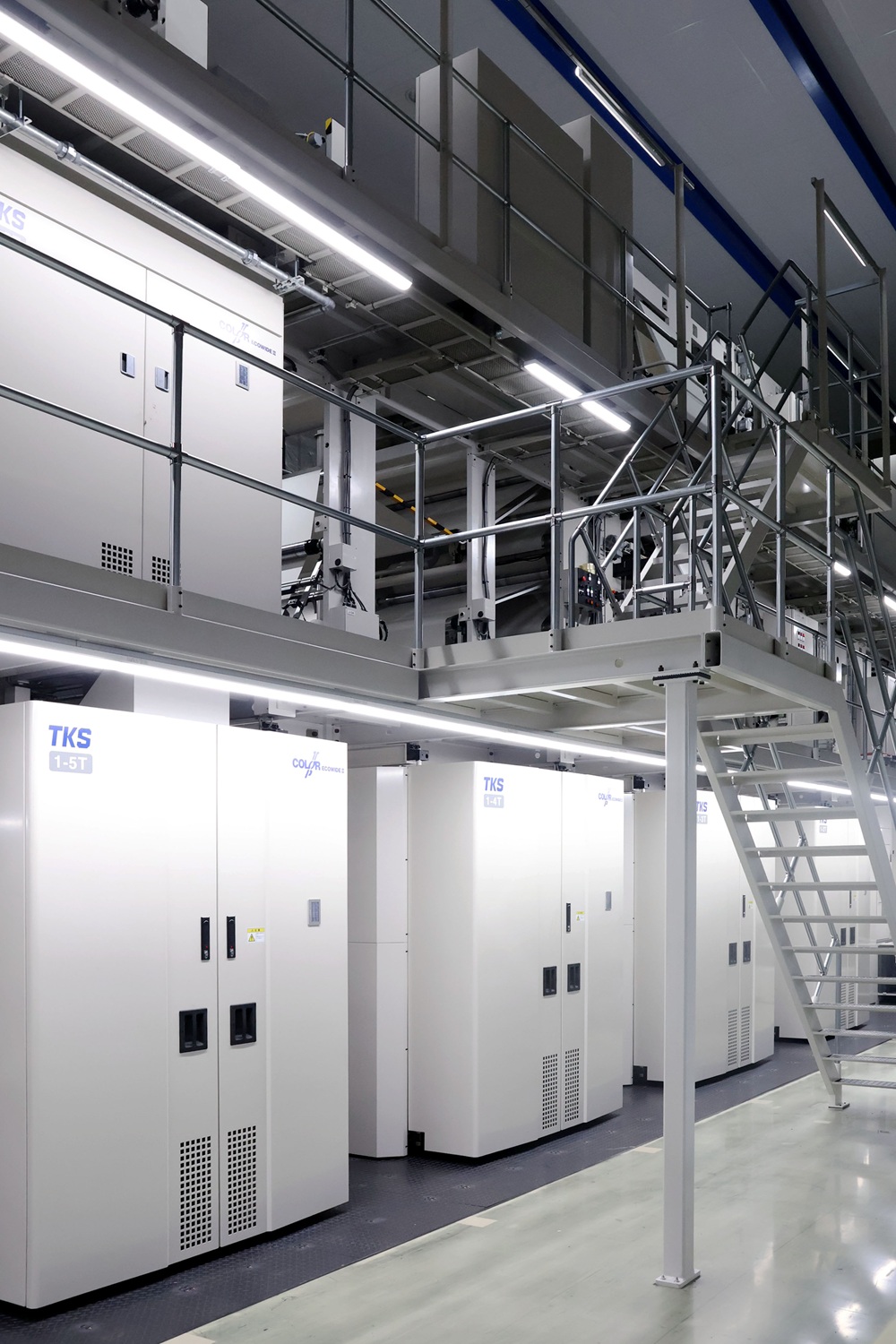

COLOR TOP ECOWIDE

ランニングコストが、飛躍的にダウン。消費電力も約25%削減。(当社従来型4×2機比)

使用する刷版が1ページ分で済むので、従来の4×2型に比べ、刷版使用量と製版コストが半減。さらに、汎用ブランケットが使用でき、ランニングコストを飛躍的に軽減できます。また、各部に小型軽量で高効率のエコドライブモーターを装備し、消費電力を最小限に抑 制。消費電力を抑えながら、生産性を最大限に高めます。

省資源・省電力を実現した環境配慮型輪転機。

版材や損紙の低減、消費電力の削減により、省資源・省電力といった環境性能も実現。さ らに、工場の空調電力費を節減。機械の低騒音化と合わせ、工場全体の環境負荷も低減します。カラートップ 「エコワイド」は突出した省電力でCO2の排出を抑え、資源保護にも貢献する環境配慮型輪転機です。

最高印刷速度

16万部/時

使用巻取紙寸法

最大幅:1626mm 最大径:1270mm

カットオフ

546mm

「紙面品質」「生産性」「省エネ」すべてに優れた、7000シリーズの標準機。

B縦倍判タワー型
シャフトレスオフセット輪転機
COLOR TOP 7000CD/CDH

4×2機では国内初となった、カップルドライブ方式。

シャフトレスカップルドライブ方式を可能にしたスーパードライブシステムは、印刷ユニットの各カップル(版胴+ブランケット胴)ごとに装備したエコドライブモーターを高性能ベクトル制御。さらに、高分解パルスエンコーダーとコンピューター制御技術によって高精度な一 斉同期制御を行うことができ、電力消費量も従来機に比べ大幅に節減します。

完成当時、世界初の毎時17万部での40頁フルカラー印刷を達成。

カラートップ®7000CD/CDHは、高精度で高効率の同期位置制御システムにより、低速から高速(最高印刷速度17万部/時)に至るまで、安定した見当精度の紙面品質を誇り、省エネ、生産性および作業環境の向上等、時代の要求にマッチした数々の優位性を発揮します。

最高印刷速度

17万部/時

使用巻取紙寸法

最大幅:1626mm 最大径:1270mm

カットオフ

546mm

7000CD/CDHをさらに高速化。 18万部/時の印刷速度を実現。

B縦倍判タワー型
シャフトレスオフセット輪転機
COLOR TOP 7100CD/CDH

毎時18万部の印刷を実現する、高速マシン。

高速化というニーズに応え、定評あるカラートップ7000CD/CDHの性能をアップしたカラートップ 7100CD/CDH。品質面のパフォーマンスに磨きをかけ、さらなる生産性の向上を図ります。

高効率化。省電力、損紙削減。

エコドライブモーターの採用による高効率化、回生制動による電力消費量の削減、不使用ユ ニットの停止など数多くの省エネ効果を発揮します。また、増減速時間の短縮や、刷版の着脱 およびブランケットの交換作業のカップル単位化により、損紙の削減と印刷準備時間の短縮が図れます。


最高印刷速度

18万部/時

使用巻取紙寸法

最大幅:1626mm 最大径:1270mm

カットオフ

546mm

7000シリーズの最高峰。卓越した印刷速度と紙面品質を実現。

B縦倍判タワー型
シャフトレスオフセット輪転機
COLOR TOP 7500CD/CDH

印刷の高速化と、 高紙面品質との両立。

カラートップ7100CD/CDHをさらに向上させた、カラートップ7500CD/CDH。高速印刷時の安定稼働、優れた紙面品質、操作性と安全性の向上、環境配慮、損紙低減、印刷準備時間の 短縮、ランニングコストの低減、汎用諸資材の使用などをコンセプトに開発。常用印刷速度18万部/時の印刷能力と高紙面品質を両立しました。

印刷速度18万部/時における、 高紙面品質を実現。

高速対応インキングシステムと高速対応ダンプニングシステムにより、低速から高速まで安定した紙面品質を実現。さらに、水冷式インキシリンダーによって、高速ロングラン印刷に対応。 また、スーパーレジスターデバイスとシェル版胴により、刷り出しから刷了まで高精度な見当補正システムを確立しました。

最高印刷速度

18万部/時

使用巻取紙寸法

最大幅:1626mm 最大径:1270mm

カットオフ

546mm

毎時20万部の超高速運転を実現した、世界最高速マシン。

B縦倍判タワー型
シャフトレスオフセット輪転機
COLOR TOP CENTURY

新聞輪転機の、更なる進化を追求。

最高印刷速度20万部/時での安定稼動と優れた紙面品質の確保、操作性の向上、作業効 率の向上、損紙低減、ランニングコストの低減、環境への配慮などをコンセプトに、カラートップシリーズ最上位機種として開発したカラートップ「センチュリー」は、汎用のインキ、 用紙、刷版、ブランケットを使用した世界最速20万部/ 時の高速印刷を実現します。

低速から最高速まで、優れた紙面品質を確保。

水冷式インキシリンダーを装備した新型ローラー配列と高速対応ダンプニング装置および 高速DIP方式インキングシステムを組み合わせることで、低速から20万部/時の最高速まで 優れた紙面品質を確保します。また、高速対応型自動色見当制御装置を装備し、新機構の アンチファンアウトローラーと共に高いレジスター精度を維持します。

最高印刷速度

20万部/時

使用巻取紙寸法

最大幅:1626mm 最大径:1270mm

カットオフ

546mm

6×2大型機ならではの高生産性。さらに、16万部/時の高速印刷を達成。

6×2型タワー型
シャフトレスオフセット輪転機
COLOR TOP 9000CD

4×2輪転機に比べ、 1.5倍のページ数が印刷可能。

新聞6ページ幅2ページ周長のメインシリンダーを搭載し、従来の新聞4ページ幅2ペー
ジ周長の輪転機に対して1.5倍のページ数が印刷できるため、多ページ印刷時の連結印
刷ユニッ トの台数を削減することが可能です。

ランニングコストを抑え、 高い生産性を発揮。

輪転機の据付面積が減少するため、セット全体の設置スペースが減少し、輪転機工場を含
めた総合的なイニシャルコストの低減が図れます。ランニングコストの面においても、ペー
スター回数の減少および紙パスが短くなることによる損紙の低減や、ユニット台数の削減
による消費電力の低減、メインテナンス費用の削減など、多くの利点を有しています。

最高印刷速度

16万部/時

使用巻取紙寸法

最大幅:2400mm 最大径:1270mm

カットオフ

560mm

同床型で、設置スペースに合わせた自由なユニット配列が可能。

B縦倍判タワー型
シャフトレスオフセット輪転機
COLOR TOP 8200CD

シャフトレス駆動の特長を活かした、 同床型輪転機。

カラートップ8200CDは、カラートップ7000CD/CDHの同位機種として、新たに給紙部、印刷部、折部を同一フロアに配置した同床型輪転機で、シャフトレス駆動方式を採用することにより、建物に合わせた自由なユニット配列やスペースの有効利用が可能になります。

効率的な作業環境。 省人化、省力化。

給紙装置の配置を地下方式から同床式にすることにより、給紙部、印刷部、折部を同一フロアに配置するので、縦積み型の機械に比べて、作業者が印刷フロアと給紙フロアの上下に分散する事なく機械全体を監視できるため、作業効率が飛躍的に向上し、機付き人数の削減など、 省人化・省力化が図れます。


最高印刷速度

17万部/時

使用巻取紙寸法

最大幅:1626mm 最大径:1270mm

カットオフ

546mm

低速から高速まで安定した見当精度で、優れた紙面品質を確保。

B縦倍判タワー型
シャフトレスオフセット輪転機
COLOR TOP 6200UD/UDH

当社シャフトレス機の礎、 ユニットドライブ方式。

タワーユニットの各BB印刷ユニットに、高性能ベクトル制御のエコドライブモーターを装備し、高分解パルスエンコーダーとマスター方式によって全モーターを一斉同期制御しています。これらの制御を行っているのがスーパードライブシステムで、低速から高速まで高精度な 同期制御を行い、高い見当精度と最適なテンションコントロールを実現しました。

卓越した機械精度と制御技術で、 シャフトレス化を実現。

カラートップ6200UD/UDHオフセット輪転機は、「カラートップ」で培われた高精度動見当補正システムをはじめとする優れた技術を基に、当社独自のシャフトレス制御技術によって、低速から高速に至るまで、安定した見当精度の優れた紙面品質を誇る、最高印刷速度15万部/時の省エネルギー輪転機です。

最高印刷速度

15万部/時

使用巻取紙寸法

最大幅:1626mm 最大径:1270mm

カットオフ

546mm

過剰設備にならず、B縦倍判オフ輪並の生産性を実現。

3×2型タワー型
シャフトレスオフセット輪転機
COLOR TOP 4000UDH

高効率で経済的。 高いコストパフォーマンス。

カラートップ4000UDHは3×2機でありながら、最高印刷速度7万部/時を誇るユニッ トドライブ方式のシャフトレス輪転機です。少部数から大部数まで効率的に印刷でき、経済的で多大な省エネ効果も発揮します。

ランニングコストを抑え、高い生産性を発揮。

4×2機に比べて印刷諸資材費用の低減が図れ、ランニングコストを最小限に抑えられます。 さらに、高効率のエコドライブモーターを使用した独自のシャフトレス機構によって、消費電力や損紙を抑えながら生産性を最大限に高めます。

最高印刷速度

7万部/時

使用巻取紙寸法

最大幅:990mm 最大径:1270mm

カットオフ

533mm

新聞イメージの刷新、新媒体発行などに適した、ベルリナー判輪転機。

ベルリナー判タワー型
シャフトレスオフセット輪転機
COLOR TOP ECOPRIUS

判サイズ470mm×315mm。印刷諸資材コストの削減。

ベルリナー判は、国内のブロード判(546mm×406.5mm)に比べ、判サイズが470mm×315mmとコンパクト。これにより、印刷諸資材の使用量および費用、紙庫保管費用、運送費用、消費電力などを削減。また 、畳むとA4サイズに近くなるため、読者にとっても通勤電車内での読み易さや、持ち運び易さをもたらします。

機械重量約25%削減。(当社従来型4×2機比)
消費電力約30%削減。(当社従来型4×2機比)

従来機に比べコンパクトなカラートップ「エコプリウス」は、カットオフ470mm、紙幅1260mmに対応したユニットドライブ方式のシャフトレス輪転機です。カラートップシリ ーズが誇る高速性能と優れた紙面品質を継承した設計により、消費電力の削減をはじめとする省エネ化と、省スペース化を実現しました。

最高印刷速度

18万部/時

使用巻取紙寸法

最大幅:1260mm 最大径:1270mm

カットオフ

470mm

高品質、省スペース、抜群のコストパフォーマンスを発揮。

2×1型タワー型
シャフトレスオフセット輪転機
COLOR TOP MINIBE

高品質な印刷とともに大幅な省スペース化を実現。

カラートップ「ミニビー」は、版胴およびブランケット胴が共にシングル胴で、コンパクトな2×1サイズの新聞用シャフトレスオフセット輪転機です。フレキシブルな構成に対応するB-Bタワーモジュール設計の印刷ユニットにより、高品質な印刷を実現します。

建物に合わせて、フレキシブルなユニット配列が可能。

シャフトレスなので建物に合わせたユニット配列が自由にできます。印刷ユニットを通常の4段積みユニットのほか、高さ制限のある工場などでは2段積みずつに分けた2台連結による設置も可能です。また、増設工事の場合も工期短縮が図れます。

最高印刷速度

4万部/時

使用巻取紙寸法

最大幅:880mm 最大径:1150mm

カットオフ

546mm

バリエーションに富んだ使い方ができる新聞・商業兼用機。

B縦半裁
オフセット輪転機
ECONOMASTER BHK-1000

ユニットの構成・追加が自由自在。 高紙面品質を誇るカラー印刷を実現。

印刷目的に合わせた多彩なユニット構成が簡単にでき、ユニットや種々のオプション類を追加することで、その後のニーズの変化にも直ち に対応。極めて経済的な機種でありながら、多くの優れた機構を備え た高印刷品質と耐久性を誇るオフセット輪転機です。

枚葉機並みの設置スペースで、新聞からチラシまで。

エコノマスターBHK-1000は、枚葉機並の設置スペースで、新聞をはじめ雑誌、チラシなど多目的用途に応え、小ロット印刷にも適しています。また、サテライトユニットHBP-1300を組み込むことにより、高品質のカラー印刷を高速で行うことができます。

最高印刷速度

新聞・タブロイド判4万部/時、雑誌判2.1万部/時

使用巻取紙寸法

最大幅:880mm 最大径:1016mm

カットオフ

546mm
